Автоматизированная система управления технологическими процессами ГЗУ-16 АО «Каражанбасмунай»

ГЗУ-16 предназначена, для сбора и перекачки продукции скважин ЦДН 2 ВВГ, производительностью по жидкости 12000 м3/сут.

ГЗУ-16 находится на юге западной части месторождения Каражанбас.
В административном отношении район строительства входит в состав Тупкараганского района Мангистауской области РК.
Областной центр г. Актау находится на расстоянии 215 км, в 25 км расположен поселок Каражанбас.
С областным центром месторождение связано асфальтированной дорогой Актау-Каламкас.
Территория района ГЗУ-16 относится к новокаспийской аккумулятивной террасе , морского генезиса, залегающей в пределах абсолютных отметок от минус 26.0 до минус 23.0 м.

Использование

    Разделом «Автоматизация технологических процессов» предусматривается комплексное решение вопросов по организации автоматического и дистанционного контроля и управления за технологическим оборудованием и технологическими процессами на площадке ГЗУ-16:
  • автоматизация основных алгоритмов управления, контроля и отображения технологических параметров с возможностью вмешательства оператора-технолога в любой из процессов;
  • индикация технологических параметров на панели управления и сигнализации, откуда оператор при любом аварийном отклонении может перейти к безопасному и организованному отключению технологического процесса.
    Принятые проектные решения обеспечивают:
  • автоматический и дистанционный контроль управления за технологическими процессами и операциями;
  • поддержание оптимальных режимов технологического процесса и сигнализацию при отклонениях от этих режимов;
  • технологические и аварийные блокировки при отклонениях от оптимальных режимов работы оборудования;
  • повышение надежности производственных процессов и безопасности при эксплуатации технологического оборудования;
  • улучшение условий труда и уровня эксплуатации объекта в целом.

Проектом предусмотренно создание автоматизированной системы управления исполнительными механизмами и измерения технологических параметров, расчёта и преобразования физических величин в сигналы на базе контроллера SLC 5/05 фирмы Allen Brandley.

    Система автоматизации технологических процессов ГЗУ-16 в вертикальной иерархии охватывает два уровня автоматического контроля и управления.
  • Первый (нижний) уровень в иерархии системы осуществляет сопряжение программно-технических средств с технологическими объектами управления. Назначение этого структурного уровня – обеспечение полной информационной совместимости технологического объекта управления и системы автоматизации.
  • Второй уровень (верхний) - система измерения и управления на базе контроллера SLC 5/05 фирмы Allen Brandley, которая является полнофункциональной распределенной системой управления технологическим процессом.

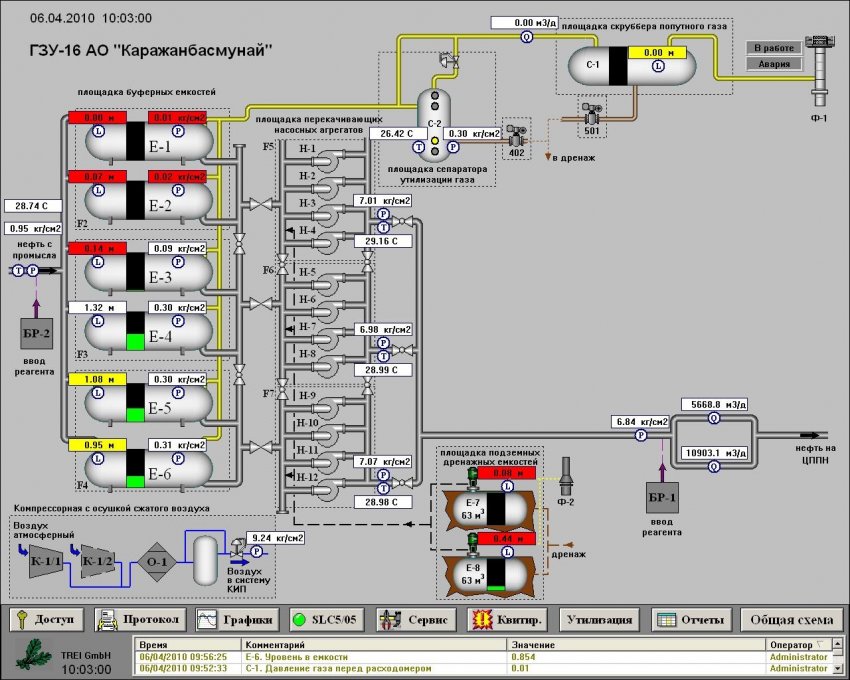

Рис. 1. Общая схема АСУ ТП ГЗУ-16 на АРМ-О.

Информация о состоянии параметров технологических процессов с датчиков нижнего (полевого) уровня в виде аналоговых сигналов 4-20мА, дискретных сигналов типа «сухой контакт" передается на верхний уровень управления в программируемый контроллер SLC 5/05, где осуществляется отработка заданных уставок параметров технологических процессов, реализация управляющих воздействий на объект управления, а также формирование отчетной документации диспетчеру ГЗУ-16.

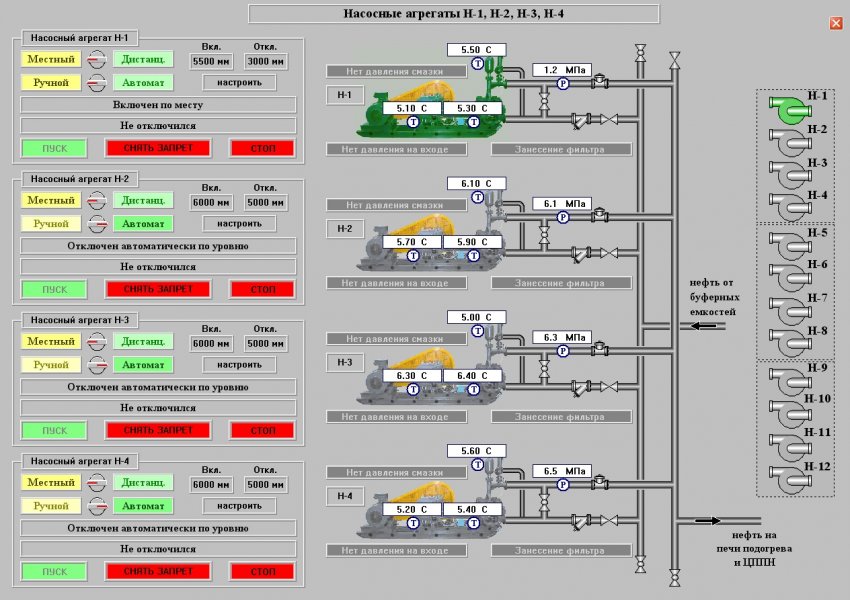

Рис. 2. Нефтяные насосы. Управление с АРМ-О.

    В окне ”Насосные агрегаты Н-1, Н-2, Н-3, Н-4”, рисунок 2, отображаются:
  • значения текущих параметров по насосному агрегату;
  • аварийные сообщения;
  • уровни включения и отключения насосных агрегатов в автоматическом режиме управления;
  • кнопки управления насосными агрегатами.

Работающий насосный агрегат окрашивается в зеленый, остановленный в серый цвет. В случае возникновения аварийной ситуации на агрегате на общей технологической схеме он окрашивается в красный цвет.

    Останов насосного агрегата осуществляется в следующих случаях:
  • отключение насоса по команде с АРМ-О;
  • отключение насоса кнопкой «СТОП» на блоке управления насосом, либо на частотном преобразователе;
  • автоматическое отключение при снижении уровня во всех откачиваемых буферных емкостях ниже значения уставки отключения в автоматическом режиме управления;
  • автоматическое защитное отключение при аварийных ситуациях во всех режимах управления.
    Причины аварийного останова насосного агрегата:
  • низкое аварийное давление на выходе насоса;
  • высокое аварийное давление на выходе насоса;
  • давление на выходе насоса недостоверно;
  • нет давления на входе насоса;
  • низкая аварийная температура масла смазки насоса;
  • высокая аварийная температура масла смазки насоса;
  • температура масла смазки насоса недостоверно;
  • нет давления масла смазки насоса;
  • высокое аварийное давление на фильтре;
  • низкая аварийная температура переднего крейцкопфа;
  • высокая аварийная температура переднего крейцкопфа;
  • температура переднего крейцкопфа недостоверно;
  • низкая аварийная температура заднего крейцкопфа;
  • высокая аварийная температура заднего крейцкопфа;
  • температура заднего крейцкопфа недостоверно;
  • сработка пожарной сигнализации.

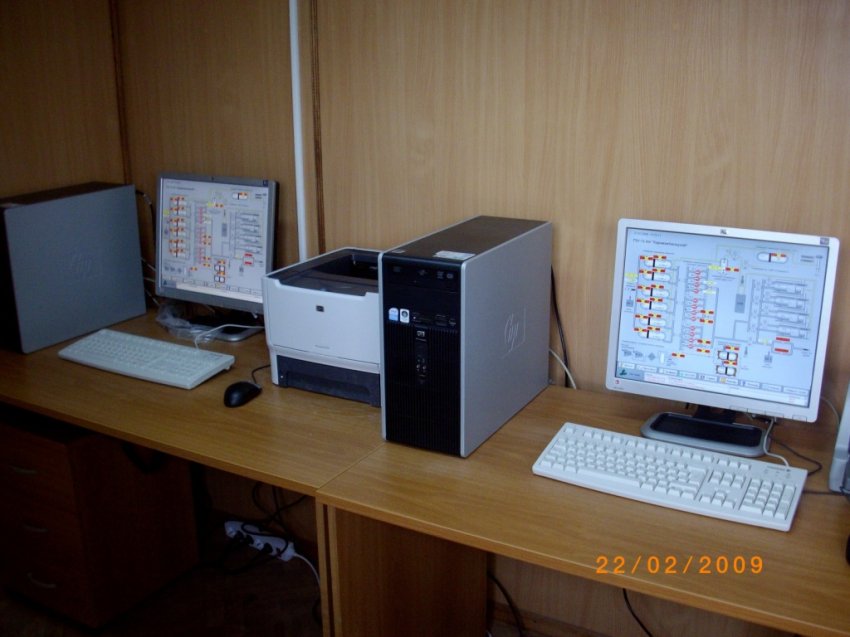

Рис. 3. АРМ-О.

Связь между контроллером SLC 5/05, АРМ оператора и сервером осуществляется по сети Ethernet.
В целях управления технологическим процессом предусмотрены два вида сигнализации - предупредительная и аварийная.
Для контроля за отклонениями от технологических параметров оборудования и нормальной работы предусмотрена установка приборов, контролирующих температуру, давление, расход, уровень заполнения.
Аппараты дистанционного управления, аварийная и предупредительная сигнализация выведены на щит управления и сигнализации рисунок 4.

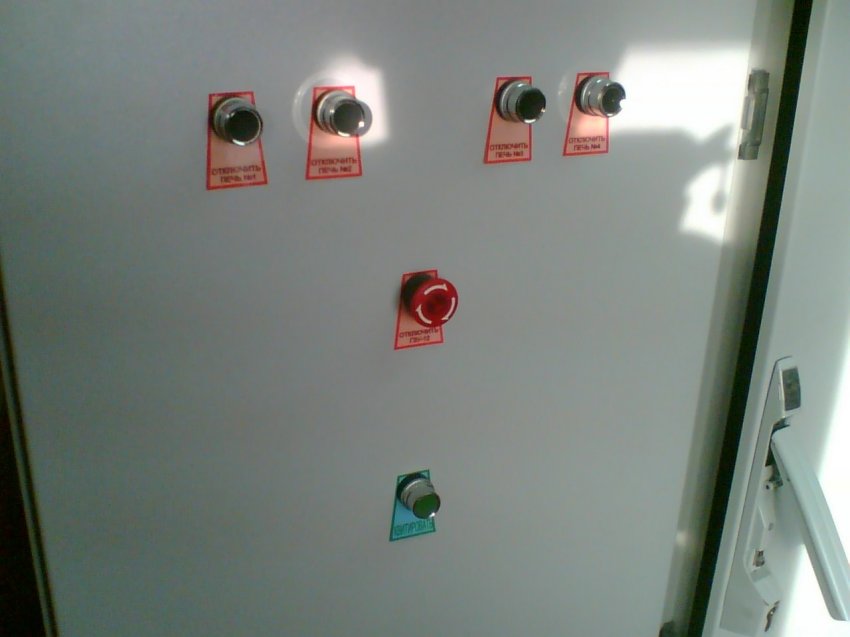

Рис. 4. Шкаф ЛСК.

Входе выполнения пуско-наладочных работ на ГЗУ-16 было выяснено, что в проекте АСУ ТП отсутствует контроль оператором за установкой утилизации газа.
Отделом капитального строительства КБМ было предложено специалистам ТРЕИ-Караганда разработать систему привязки установки утилизации газа к основной системе АСУ на ГЗУ-16.
Специалисты ТРЕИ в кратчайшие сроки разработали проект по привязке двух систем, были произведены некоторые изменения в схеме шкафа АСУ ТП, была разработана SСADA-система на АРМ-О (рисунок 5), дорабатывалось ПО проекта.

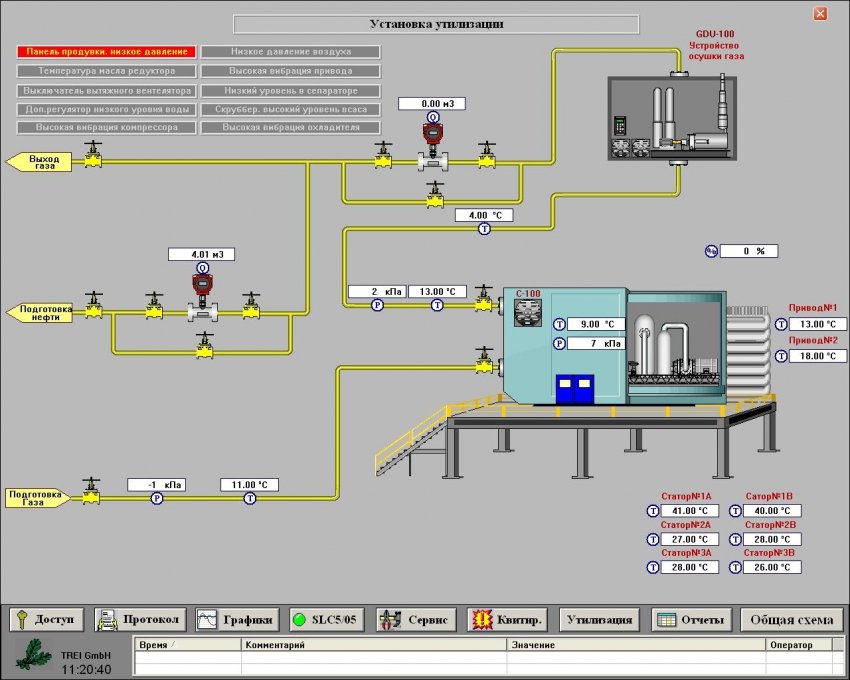

Рис. 5. Схема площадка утилизации.

Изготовлением шкафа логической системы управления ТП на базе контроллера SLC 5/05 фирмы Allen Brandley, использованного для реализации данного проекта, занималась фирма TREI-Караганда.
Разработку проекта визуализации ТП и программной части контроллера обеспечивали фирмы ТРЕИ-Уфа совместно с ТREI-Караганда.
Наладочные работы системы АСУ ТП на ГЗУ-16 так же выполнялись совместно силами специалистов TREI-Караганда и TREI-Уфа. Проект ГЗУ-16 аналогичен проекту ГЗУ-12 с небольшими отличиями. на ГЗУ-16 отсутствуют печи подогрева нефти.
