ТОО «TREI-Караганда» заключило договор на проектирование, поставку, шеф-монтаж и пуско-наладочные работы по коммерческому узлу учета газа (далее КУУГ) для месторождений ТОО «КазахТуркМунай».

Узел предназначен для замера объемов и состава газа, который будет сдаваться на ГСП «Толкын» в систему ТОО «ТолкынНефтеГаз». Далее по газоконденсатопроводу, пройдя очистку через УКПГ Боранколь, газ будет сдаваться в газопроводную систему САЦ (Средняя Азия – Центр). Узел расположен в конечной точке газопровода высокого давления «В. Сазтобе – Толкын» перед врезкой в систему ГСП «Толкын» (Мангистауская область, Бейнеуский район).
Диаметр подсоединяемого газопровода – 219х10 мм.
Рабочее давление: свыше 9 МПа.
Диапазон расход газа – 50 000 – 400 000 м3/сутки.
Диапазон рабочей температуры оборудования: минус 200 С – плюс 500 С.

Климатические параметры для теплого периода года:
• барометрическое давление 102000 Па;
• средняя максимальная температура воздуха наиболее теплого месяца плюс 29,5 °С;
• абсолютная максимальная температура воздуха плюс 50 °С;
• средняя суточная амплитуда температуры воздуха наиболее теплого месяца 7,7 °С;
• средняя месячная относительная влажность воздуха наиболее теплого месяца 63 %.

Работы по поставке узла идут в рамках проекта утилизации попутного газа.

Описание функций узла

Оснащение КУУГ обеспечивает реализацию следующих функций:
• очистку газа от возможных механических примесей и капельной жидкости;
• удаление конденсата из накопителей фильтров по мере их заполнения;
• измерение перепада давления на фильтрах и передача в систему управления;
• измерения и индикацию избыточного давления и температуры газа во входном и выходном трубопроводе;
• измерения разности давлений, избыточного давления и температуры газа на сужающих устройствах измерительных линий;
• индикация на месте избыточного давления и температуры газа на сужающих устройствах измерительных линий;
• определение объема газа, приведенного к стандартным условиям, методом переменного перепада давления согласно ГОСТ 8.586.1-2005;
• автоматическое запирание (не более 12 с) входного и выходного трубопроводов КУУГ в случаях, когда избыточное давление газа в трубопроводе уменьшается до 5 МПа или увеличивается до 10 МПа;
• предотвращение обратного движения газа;
• измерения компонентного состава газа;
• продувку и удаление конденсата измерительных линий;
• архивирование часовых и суточных значений в памяти счетчика газа с глубиной архивации 30 суток;
• отображение всех измеренных параметров и расчетных значений на мониторе автоматизированного рабочего места (далее АРМ) оператора;
• передача данных от операторной КУУГ на ГСП «ТОЛКЫН» и на УПН «САЗТОБЕ»;
• отображение и сохранение на АРМ оператора ГСП "Толкын" параметров согласно технических условий для подключения АСУ данного коммерческого узла.

Описание системы обработки информации

В качестве системы обработки информации (далее СОИ) применяются:
• вычислитель расхода газа TREI-5B-Gas, разработки ООО ТРЕИ ГМБХ, г. Пенза;
• программируемый управляющий контроллер TREI, разработки ООО ТРЕИ ГМБХ, г. Пенза;
• три единицы АРМ, располагаемые:
  1. в операторной ГСП «Толкын» основной, для получения, обработки, отображения, распечатки и хранения информации по учету газа, обработки сигналов, управления технологическим оборудованием КУУГ;
  2. в операторской ГСП «Толкын» оперативный для получения информации по учету газа;
  3. в операторной на УПН «Сазтобе» оперативный для получения информации по учету газа.

ТОО «TREI-Караганда», совместно с «ТРЭИ-Уфа», «ТРЭИ-Казань» и «ТРЭИ ГМБХ» провело работы по проектированию технологической и информационно-вычислительной части узла. На базе производственного предприятия «ТРЭИ-Кама» произведена сборка и наладка узла.
На данный момент узел передан Заказчику.

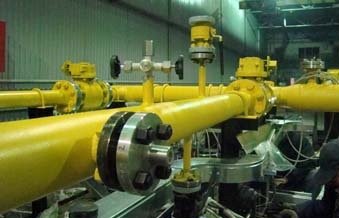

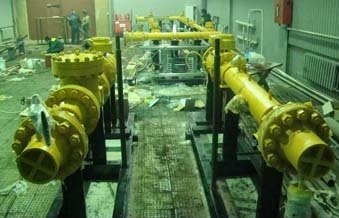

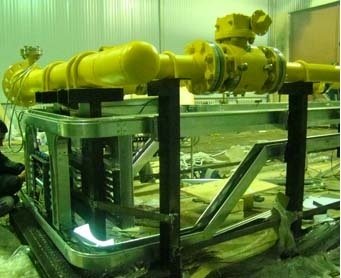

Узел в процессе сборки.
