Проектирование АСУТП "Расширение газомазутной котельной Аксуского завода феросплавов АО "ТНК "Казхром".

ТОО "Инженерно-технический центр "Полис" г. Павлодар - Заказчик
ИИС котлоагрегата ДE-25-14ГМ предназначена для представления необходимой технологической и технической информации оперативному и техническому персоналу, создания и ведения архивов, подготовки протоколов и другой оперативной документации.
Система является автоматизированной, то есть предусматривает работу технических средств контроля при участии оперативного персонала. Центральной частью ИИС является ПТК, кроме него в состав системы входят датчики, исполнительные механизмы, традиционные средства контроля, непрограммируемые и программируемые средства автоматизации, поставляемые комплектно.

ИИС строится на базе существующего оборудования котельной по производству спецкокса на РОК-2, с соответствующей заменой изношенных комплектующих. Также используется работоспособный парк оборудования КИПиА котельной по производству спецкокса при предоставлении Заказчиком утвержденного перечня оборудования.
Совместно с ИИС должна быть система локальных средств контроля и управления котлоагрегата №1 на базе релейной защиты, выполненная в электрической части проекта расширения газомазутной котельной.
Система локальной автоматики и электрической релейной логики работают совершенно автономно от технических средств ИИС. В случае отказа одной из систем другая должна продолжать работать в соответствии с предъявляемыми требованиями.

    Целью создания ИИС является создание на основе серийно выпускаемых средств цифровой техники современной системы контроля ТП котлоагрегата, обеспечивающей:
  • повышение уровня безопасности и безаварийности технологических процессов;
  • требуемую точность, достоверность и своевременность предоставляемой персоналу оперативной информации;
  • адаптивность к возможным изменениям технологических процессов, сокращение затрат времени на ориентацию персонала в оперативной обстановке, своевременное выявление неполадок и отклонений;
  • улучшение культуры труда оперативного и обслуживающего персонала;
    • создание лучших условий работы для оперативного персонала, облегчающих принятие решения и снижающих нагрузку машиниста котлоагрегата за счет:
    • расширения функций автоматического контроля;
    • автоматизации анализа ситуации;
    • улучшения комфортности работы персонала;
  • повышение меры ответственности персонала за счет наличия в системе функций слежения и протоколирования действий персонала по работе с котлоагрегатом;
    • повышение безаварийности функционирования системы, облегчение ее эксплуатационного обслуживания, сокращение времени на поиск, устранение возникающих нарушений в ее работе за счет:
    • глубокой диагностики;
    • необходимого резервирования и модульного построения;
    • блокирования недостоверной информации и ошибочных действий персонала;
    • возможности замены модулей без отключения контроллеров.

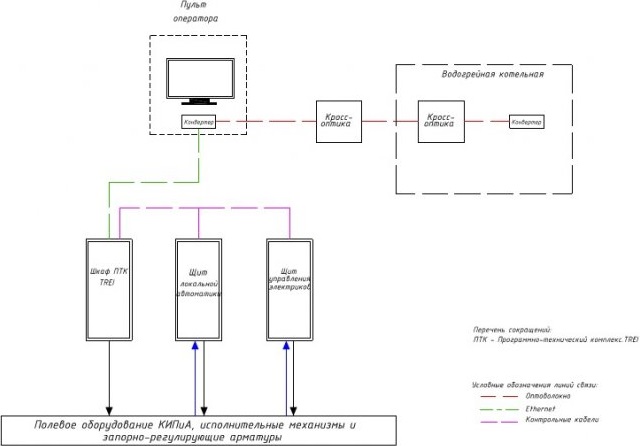

Рис. 1. Схема структурная КТС.

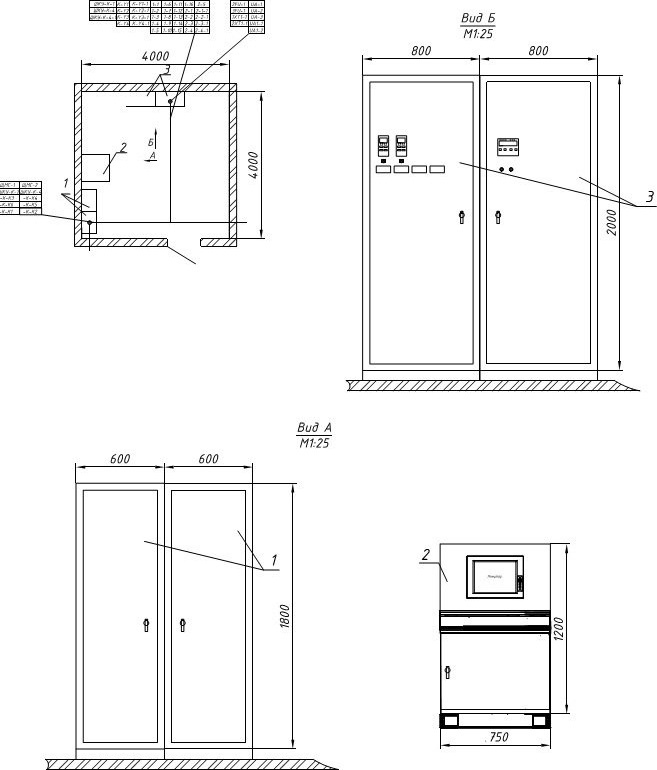

Рис. 2. План расположения.
